Навес Техно ARL-D

Характеристики

  • Высота: 1445/3125 мм
  • Длина: от 3170 до 9530 мм
  • Ширина: 5400 мм
  • Возможно изготовление навесов других размеров

  • Возможна самостоятельная сборка
    Гарантия от производителя

    НАВЕС "ТЕХНО ARL-D"

    Современная модульная система, к дому, для автомобилей, сейчас повсеместно входит в нашу жизнь, нашла отражение в навесах ТЕХНО ARL-D. Их основное преимущество заключается в универсальности их применения. Их можно встретить как отдельно стоящий модуль, для защиты от солнца и погодных условий определенного пространства, так и в качестве конструкции примыкающей к дому. Это может быть козырек крыльца, открытая веранда или просто крытое место отдыха. Благодаря современному дизайну, навесы ТЕХНО ARL-D отлично впишутся в любой архитектурный ансамбль.

    Предложение установки нескольких модулей может заинтересовать владельцев крупных и мелких магазинов, кафе, ресторанов, заправок. Навесы ТЕХНО ARL-D можно использовать для оформления мест досуга в парках культуры и отдыха, оздоровительных комплексах, спортивных площадках и др., поскольку это современно, стильно, практично и выгодно. А главное, монтаж сертифицированной конструкции не требует привлечения строительной техники и земляных работ, что позволит сэкономить время и деньги.

    Качество изготовления и надежность конструкции оценены и подтверждены нашими Заказчиками. Нас советуют своим друзьям. Нас пытаются копировать другие производители .

    Презентация "Техно ARL":

    Вся линейка навесов серии "Техно ARL", их характеристики и возможности трансформации в одном видео ролике!

    * Что бы остановить видео или его воспроизвести - щелкните мышкой.



    Технические характеристики:

    • Стандартные размеры навеса - 3170х5400х1445/3125 (Ш х Д х В (низ/верх)) (возможно изготовление навесов других размеров)
    • Каркас кровли выполнен из профильных труб: 100х50, 40х20 мм
    • Покрытие - сотовый поликарбонат толщиной 8 мм
    • Прогоны - металлический профиль 80х40, 60х40 мм
    • Столб - спаренные из металлического профиля 120х60 мм

    Антикоррозионная защита:

    Все металлические части навеса проходят пескоструйную обработку до степени очистки SA-2.5, по стандарту SIS. После, покрываются грунтовкой и двумя слоями сертифицированной немецкой атмосферостойкой краской Alpina.

    По желанию заказчика, наш завод может покрыть металлоизделия атмосферостойкой полимерной порошковой краской INVER с предварительным цинкованием и нанесением слоя нанокерамики Henkel.

    Размеры и цены

    222089 RUB

    Серая бронза
    (стандартный цвет)

    Коричневый

    Прозрачный

    Горький шоколад
    (стандартный цвет)

    Дополнительная
    опция
    Размер по кровли
    (ширина х длина)
    Чертеж с размерами
    Цена (руб.)
    5400 x 3100
    246277-270904
    219890-241879
    5400 x 6100
    381102-419213
    340270-374297

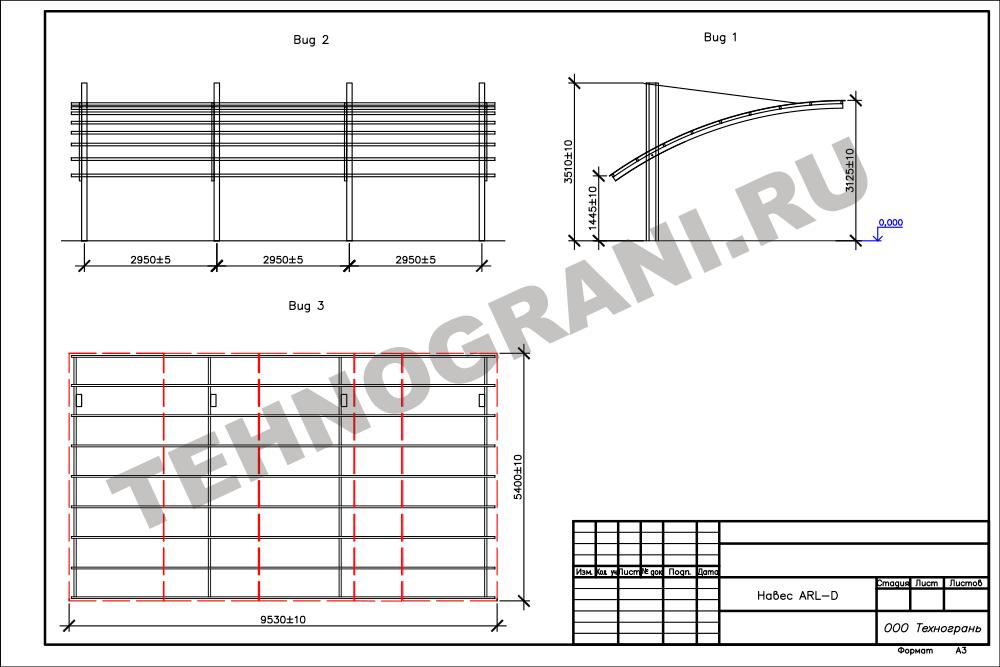

    5400 x 9530
    564458-620903
    503980-554378

    * Возможно изготовление навесов других размеров

    Собери сам

    Специально предложение для бережливых клиентов, которые хотят собрать навес самостоятельно. Простой монтаж конструкции без всяких проблем вы можете произвести за один-два дня, благодаря болтовому соединению всех деталей и их небольшому весу.

    За счет самостоятельной покраски и допустимой замены отдельных элементов, таких как опорные столбы, прогоны, поликарбонат и метизы, на бюджетные варианты позволяют снизить стоимость до 40%.

    Для примера: опорный столб «Техно ARM» является разработкой наших специалистов и объединяет в себе мощность и легкость конструкции, но есть более простой вариант изготовления, профильная труба 300х200х6мм, без потери надежности.

    Мы предлагаем Вам приобрести основные элементы конструкции, которые сложно изготовить либо рассчитать самостоятельно, таких как ферма «Техно ARM».

    Всё просто как детский конструктор, выбирайте и собирайте!

    Наименование изделия
    Эскиз изделия
    Цена
    Столб "Техно ARL"
    19830 руб.
    Дуга "Техно ARL"
    8420 руб.
    Ванта
    3860 руб.
    Прогон
    1770 руб.
    Крепеж
    1200 руб./комплект
    Шайба п/к
    7 руб./шт
    Уголок крепежный
    8 руб./шт
    Заглушки
    12 руб./шт

    Схемы примыкания навеса к зданию




    ДЕМОНСТРАЦИЯ НЕСУЩЕЙ СПОСОБНОСТИ НАВЕСА
    прайс цена работы навес поликарбонат фото авто
    ЯРКОЕ РЕШЕНИЕ ДЛЯ НАДЕЖНОЙ ЗАЩИТЫ
    прайс цена работы навес поликарбонат фото авто
    ГДЕ МОЖНО ВСТРЕТИТЬ НАШИ НАВЕСЫ
    прайс цена работы навес поликарбонат фото авто

    Вас может заинтересовать похожий вид навеса:

    ТЕХНО ARM-A

    Навес для тех, кому нравится сочетание классики и новизны. Классика заключается в форме, а новизна в консольном исполнении навеса.
    Навес ТЕХНО ARM-A впишется в любой экстерьер. Это прекрасная конструкция навеса, имеющая оригинальный дизайн, нестандартные формы и гармонично вписывающаяся в окружающий ландшафт. Теперь Ваша накрытая навесом площадка станет ещё более оригинальной и радующей глаз.

    Посмотреть подробнее...

    ТЕХНО ARL-A

    Основное отличие - это отсутствие обвязочного контура кровли навеса. В основе конструкции кровли, мы решили использовать два несущих усиленных лонжерона с последующей укладкой прогонов из металличекого профиля на них. Кровля крепится к столбам при помощи хомутов с одной стороны и подвешивается на ванты с другой.
    Нам удалось несколько снизить металлоемкость и трудоёмкость конструкции.

    Посмотреть подробнее...

    ТЕХНО ARL-D

    Это переработанный, нашими конструкторами, навес ТЕХНО AR-D , идеальное решение для защиты вашего автомобиля от атмосферных осадков и солнца.
    Основное отличие - это отсутствие обвязочного контура кровли навеса.
    В основе конструкции кровли, мы решили использовать два несущих усиленных лонжерона с последующей укладкой прогонов из профильной трубы на них.

    Посмотреть подробнее...

    ТЕХНО ARM-D

    Прекрасный вариант навеса, для любителей винтажа. Он напоминает навесы, которые применяли при строительстве железнодорожных станций.
    Как показывает практика, навесы данной серии являются идеальным решением для оформления офисных парковок автомобилей и парковок частных домовладений (для 2х – 4х парковочных мест). Монтаж без всяких проблем вы можете произвести сами, благодаря болтовому соединению.

    Посмотреть подробнее...

    Детали навеса:

    При наведение мышкой на иконку Лупа Вы увидите подробное описание узла навеса.

    Поликарбонат
    Покрытие - сотовый поликарбонат толщиной 10 мм.
    Тип сварки
    Изготовление в кондукторе, методом сварки MIG/MAG
    Верхний суппорт
    Самоцентрирующий суппорт верхнего лонжерона
    Нижний суппорт
    Самоцентрирующий суппорт нижнего лонжерона
    Сталь
    При производстве отдельных элементов конструкции применяется сталь марки 09г2с
    Независимая подвеска
    Независимая подвеска лонжеронов к пилону типа "suspension" (суспеншн)
    Покраска
    Все металлические части навеса проходят пескоструйную обработку до степени очистки SA-2.5, по стандарту SIS
    Фундамент
    Шурф диаметром 300 мм. глубиной 1500 мм.

    Кровля навеса комплектуется поликарбонатом 10 мм. Cрок службы до 20 лет.

    Производители сотового поликарбоната гарантируют срок службы до 20 лет. Как и любой другой материал, используемый в строительстве, поликарбонат не идеален – есть у него и плюсы, и минусы. Хотя, справедливости ради заметим, что плюсов – применительно к условиям эксплуатации и в сравнении с аналогами – куда больше.

    Огнестойкость, способность не поддерживать горение. Гибкость и стойкость к ударам – она примерно в 20 раз выше, чем у стекла. Теплоизоляционные свойства– за счет замкнутых ячеек. Водостойкость- не подвержен коррозии. Шумоизоляция-значительное звукопоглощение по сравнению с однослойными материалами. Диапазон температур эксплуатации: от -40 до +120°С. Защита от УФ излучения.

    Толщина листа, мм 6 8 10
    Удельный вес, г/кв.м 1300 1500 1700
    Светопропускание (прозрачный/цветной) % 82/35 80/35 76/35
    Теплопроводность Вт/кв.м С 3.5 3.2 2.4
    Минимальный радиус изгиба листа, мм 1050 1400 1750
    Звукоизоляция, Дб 18 18 19
    Прочность при ударе 2.1 2.25 2.32

    Все металлические части навеса проходят пескоструйную обработку до степени очистки SA-2.5, по стандарту SIS

    DAW SE — один из самых больших производителей лаков и красок. Центральное предприятие находится в Обер-Рамштадте, на федеральной земле Гессен, Германия.
    В России они известны под брендом Alpina. Более ста лет в производстве лакокрасочной продукции премиум класса, став признанным лидером на мировом рынке производства.
    Продукция соответствует международным стандартам качества.
    Данный производитель является новатором немецкого рынка строительных материалов в сегменте производства красок, безопасных для окружающей среды и здоровья человека.
    Alpina сохраняет этот статус на протяжении многих десятилетий благодаря многочисленным инновациям, позволившим вывести технологии производства на качественно новый уровень.

    DAW SE — один из самых больших производителей лаков и красок. Центральное предприятие находится в Обер-Рамштадте, на федеральной земле Гессен, Германия. В России они известны под брендом Alpina . Более ста лет в производстве лакокрасочной продукции премиум класса, став признанным лидером на мировом рынке производства. Продукция соответствует международным стандартам качества. Данный производитель является новатором немецкого рынка строительных материалов в сегменте производства красок, безопасных для окружающей среды и здоровья человека. Alpina сохраняет этот статус на протяжении многих десятилетий благодаря многочисленным инновациям, позволившим вывести технологии производства на качественно новый уровень.

    Подвеска лонжеронов к пилону производится с помощью шпильки Ø20мм, с применением усиленных шайб. Для предотвращения воздействия на профиль, применяется втулка, препятствующая изменению геометрии металлоконструкции. Нет необходимости производить частые протяжки резьбовых соединений.

    Кровля навеса комплектуются поликарбонатом 10 мм. Cрок службы до 20 лет.

    Производители сотового поликарбоната гарантируют срок службы до 20 лет. Как и любой другой материал, используемый в строительстве, поликарбонат не идеален – есть у него и плюсы, и минусы. Хотя, справедливости ради заметим, что плюсов – применительно к условиям эксплуатации и в сравнении с аналогами – куда больше.

    Огнестойкость, способность не поддерживать горение. Гибкость и стойкость к ударам – она примерно в 20 раз выше, чем у стекла. Теплоизоляционные свойства– за счет замкнутых ячеек. Водостойкость- не подвержен коррозии. Шумоизоляция-значительное звукопоглощение по сравнению с однослойными материалами. Диапазон температур эксплуатации: от -40 до +120°С. Защита от УФ излучения.

    Основываясь на многолетнем опыте и знании технологических процессов, монтажные работы производятся круглый год.
    При зимнем монтаже применяются противоморозные добавки (ПМД).
    Заказать и установить навес можно тогда, когда он Вам нужен.
    Стойки навесов серии AR, бетонируются в шурф диаметром 300мм, глубиной 1500мм.

    MIG/MAG сварка Metal Inert/Active Gas - дуговая сварка плавящимся металлическим электродом (проволокой) в среде инертного/активного газа с автоматической подачей присадочной проволоки.
    Это полуавтоматическая сварка в среде защитного газа - наиболее универсальный и распространенный в промышленности метод сварки.
    Является одной из самых современных технологий дуговой сварки.
    При этом режиме сварки подаваемая в зону дуги механизированным способом электродная проволока расплавляется и образует сварочный шов. В зону дуги подается защитный газ, струя которого обтекая электрическую дугу и сварочную ванну, предохраняет расплавленный металл от воздействия атмосферного воздуха, окисления и азотирования.
    После затвердения металла сварочной ванны образуется сварочный шов.

    Сталь 09г2с относится к низколегированным сталям, общее количество легирующих добавок в которых не превышает 2,5% (в отличие от высоколегированных, где этот показатель - свыше 10%).
    Основное предназначение этой стали – использование ее для сварных конструкций, работающих при температуре от —70 до +425°С под давлением.
    Хорошая свариваемость стали обеспечивается благодаря низкому (меньше 0,25%) содержанию углерода.
    Если углерода больше, то в сварном шве могут образовываться микропоры при выгорании углерода и возникать закалочные структуры, что ухудшает качество шва.
    Еще одно достоинство этой марки состоит в том, что сталь 09г2с не склонна к отпускной хрупкости, то есть ее вязкость не снижается после процедуры отпуска. Она также устойчива к перегреву и образованию трещин.
