Навес Техно FORD

Характеристики

  • Высота: 2170/2390 мм
  • Длина: от 3170 до 16940 мм
  • Ширина: 3970, 5890 мм
  • Возможно изготовление навесов других размеров

  • Возможна самостоятельная сборка
    Гарантия от производителя

    Арочные навесы "FORD"

    Арочные двускатные навесы из поликарбоната специально для тех, кто предпочитает классические формы. Основа представляет собой изящный каркас из металлопрофиля, сборка которого производится на болтовых соединениях. Данные технологии широко используются при изготовлении ЛСТК (легкие стальные), современного направления в строительстве.

    Подобно знаменитой модели заводов Генри Форда, выпускавшейся на протяжении 17 лет, данная серия рассчитана на широкий круг задач и потребителей. Мы предлагаем Вам недорогую качественную конструкцию прекрасно зарекомендовавшую себя в эксплуатации.

    Конструктивно навес представляет собой однопролётный каркас. Покрытие из сотового поликарбоната толщиной 10 мм укладывается на прогоны из профиля , нагрузка от которых передаётся на арку с затяжкой, опирающуюся на жёстко защемлённые стойки. Дуга выгибается на гидравлическом прессовом оборудовании. Все части изготовлены в заводских условиях. Крепление осуществляется двумя способами: посредством анкеров к бетонной поверхности или заглублением стоек в грунт. Верхняя часть монтируется в виде арки. Нижний пояс, на который опираются дуги, собирается по аналогии ферм, самых надежных и прочных конструкций.

    Все элементы выполняются из профильной трубы квадратного сечения, сборка металлокаркаса может производиться с помощью сварки или болтовых соединений. Последний вариант наиболее популярен у наших клиентов, поскольку привлекателен с точки зрения простоты монтажа и мобильности. При необходимости сборный навес можно легко демонтировать и установить, в другом, удобном для вас месте.

    Технические характеристики:

    • Стандартные размеры навеса - смотреть таблицу ниже... (возможно изготовление навесов других размеров)
    • Каркас кровли выполнен из профильных труб: 100х50, 80x40 мм
    • Покрытие - сертифицированный сотовый поликарбонат
    • Прогоны - металлический профиль 80х40, 60х40 мм
    • Столб - металлический профиль 100х100, 80х80 мм

    Антикоррозионная защита:

    Все металлические части навеса проходят пескоструйную обработку до степени очистки SA-2.5, по стандарту SIS. После, покрываются грунт эмалью 3 в 1.

    По желанию заказчика, наш завод может покрыть металлоизделия атмосферостойкой полимерной порошковой краской INVER с предварительным цинкованием и нанесением слоя нанокерамики Henkel.

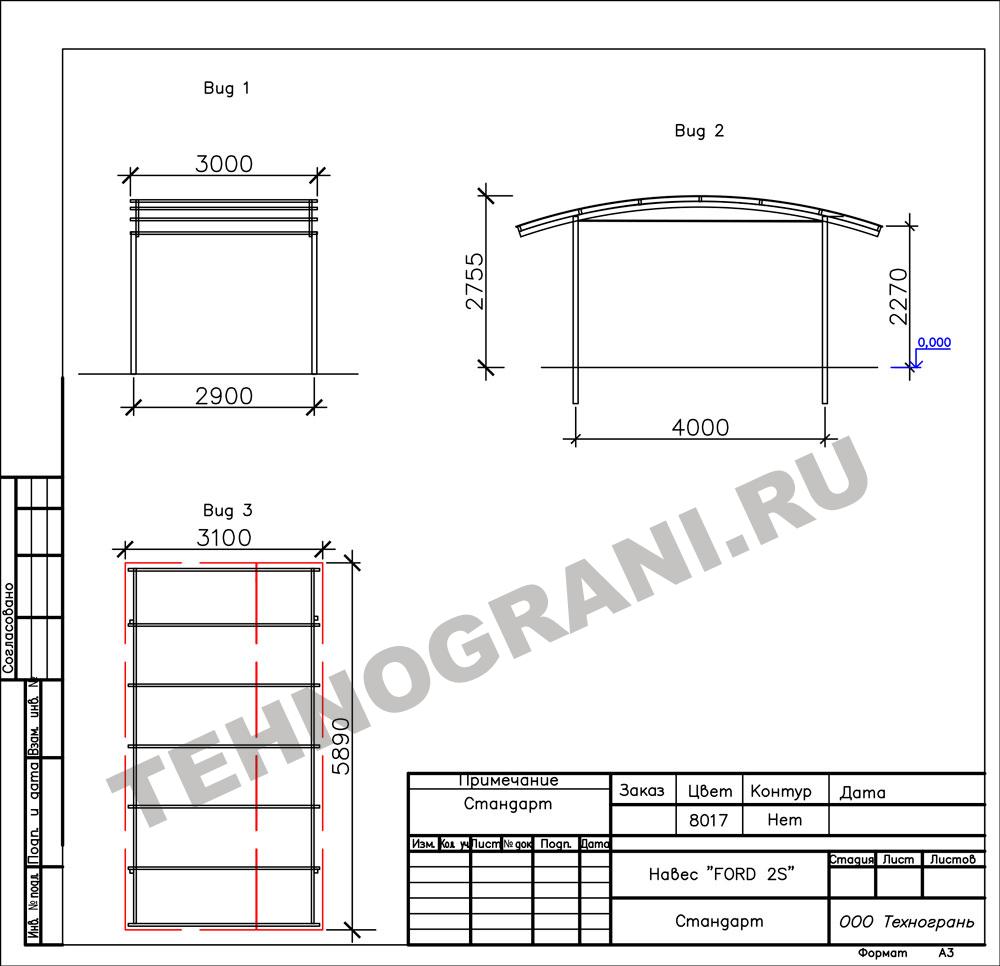

    Навес FORD 2S


    Серая бронза
    (стандартный цвет)

    Коричневый

    Прозрачный

    Коричневый
    (стандартный цвет)

    Дополнительная
    опция
    поликарбонат за 1 рубль

    Комплект поликарбоната за 1 рубль,
    при заказе металлоконструкции любого навеса серии «Техно ФОРД»*

    Размер по кровли
    (ширина х длина)

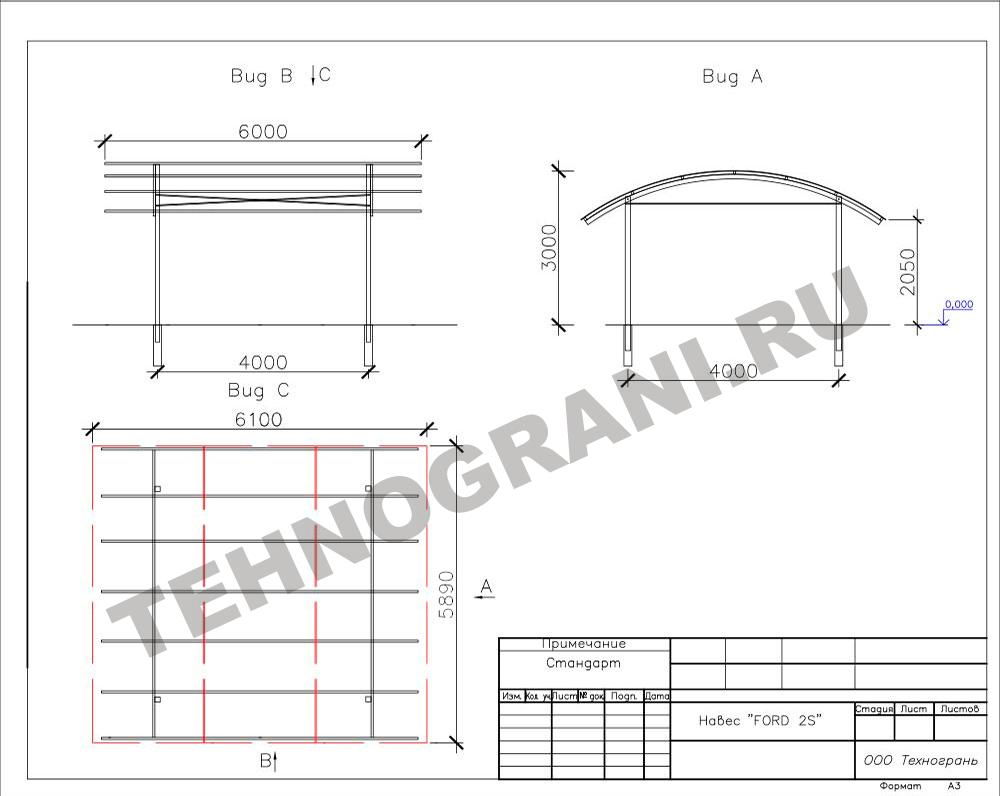

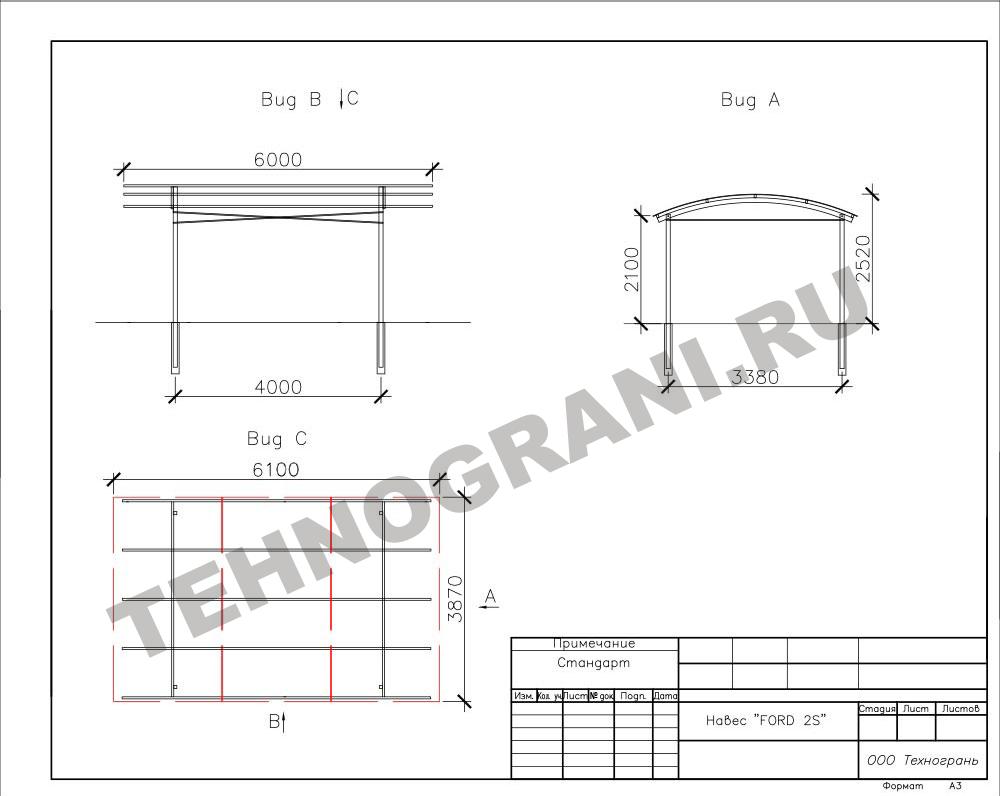

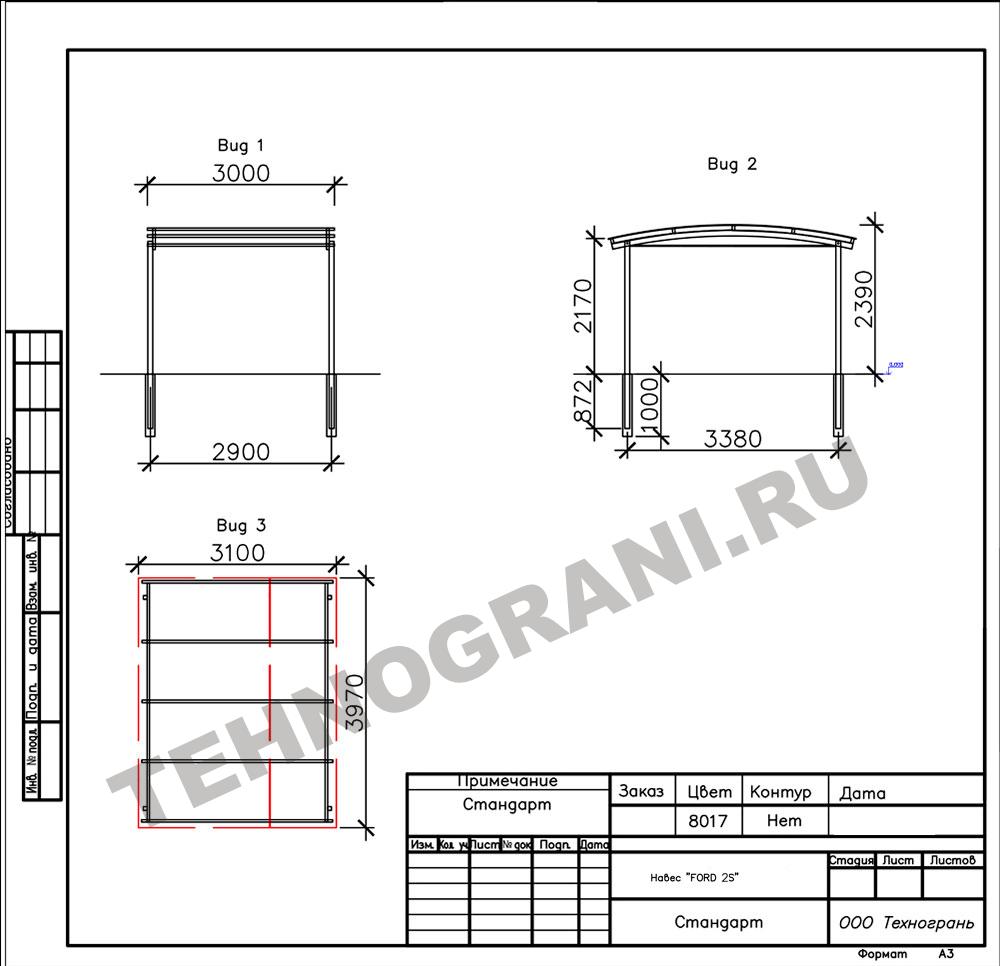

    Чертеж с размерами
    Цена (руб.)
    3970 x 3100
    59950 - 65945
    3970 x 4220
    65950 - 72545
    3970 x 6100
    137350 - 151085
    5890 x 3100
    105630 - 116193
    5890 x 4220
    139450 - 153395
    5890 x 6100
    203950 - 224345

    * Предложение действует с 1 марта 2018 года и ограничено складскими остатками сотового поликарбоната толщиной 6 мм, цвет прозрачный.

    Возможно изготовление навесов других размеров.

    Навес FORD 1S


    Серая бронза
    (стандартный цвет)

    Коричневый

    Прозрачный

    Коричневый
    (стандартный цвет)

    Дополнительная
    опция
    поликарбонат за 1 рубль

    Комплект поликарбоната за 1 рубль,
    при заказе металлоконструкции любого навеса серии «Техно ФОРД»*

    Размер по кровли
    (ширина х длина)
    Чертеж с размерами
    Цена (руб.)
    3970 x 3100
    59950 - 65945
    3970 x 4220
    65950 - 72545
    3970 x 6100
    137350 - 151085
    5890 x 3100
    105630 - 116193
    5890 x 4220
    139450 - 153395
    5890 x 6100
    203950 - 224345

    * Предложение действует с 1 марта 2018 года и ограничено складскими остатками сотового поликарбоната толщиной 6 мм, цвет прозрачный.

    Возможно изготовление навесов других размеров.

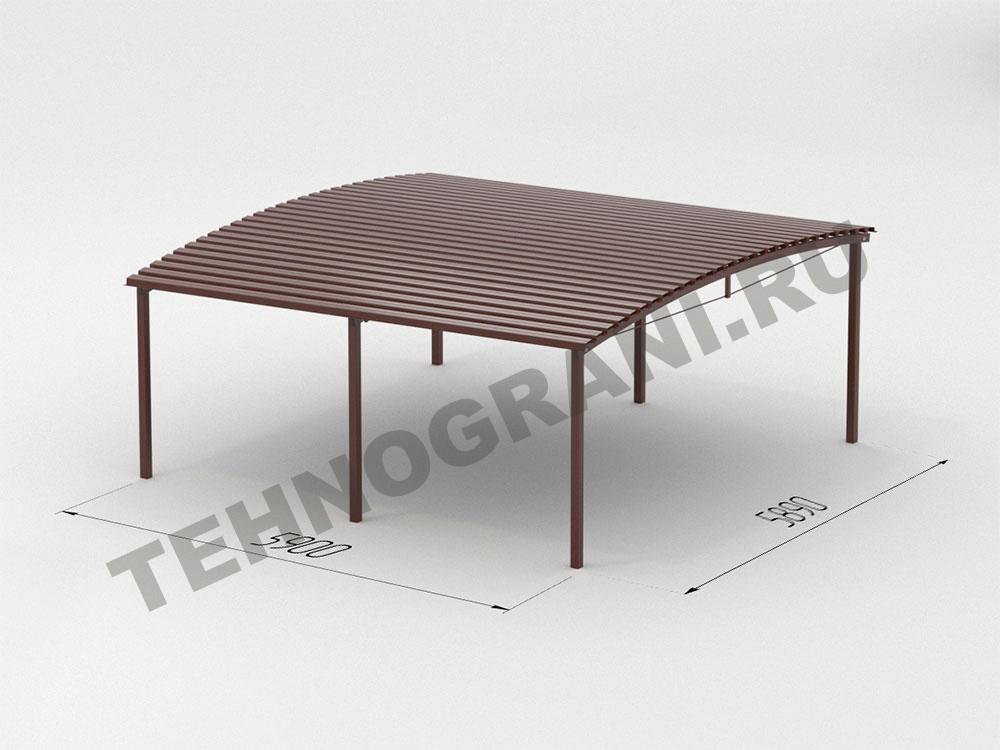

    Навес FORD PL


    Серая бронза
    (стандартный цвет)

    Коричневый

    Прозрачный

    Коричневый
    (стандартный цвет)

    Дополнительная
    опция

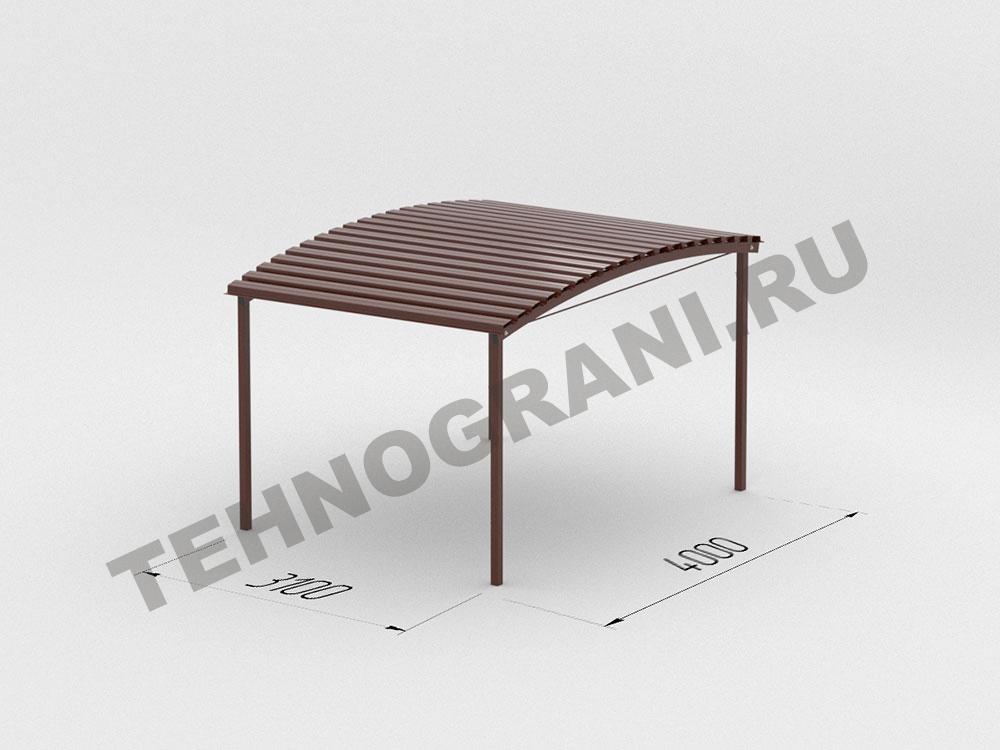

    Размер по кровли
    (ширина х длина)
    Чертеж с размерами
    Цена (руб.)
    4000 x 3100
    126780 - 139458
    4000 x 6000
    201720 - 221892
    4000 x 7800
    214800 - 236280
    4000 x 7800
    214800 - 236280
    5890 x 5900
    246160 - 270776
    5890 x 7800
    290420 - 319462
    5890 x 7800
    290420 - 319462

    * Предложение действует с 1 марта 2018 года и ограничено складскими остатками сотового поликарбоната толщиной 6 мм, цвет прозрачный.

    Возможно изготовление навесов других размеров.

    Дополнительная комплектация

    Наименование изделия
    Эскиз изделия
    Цена

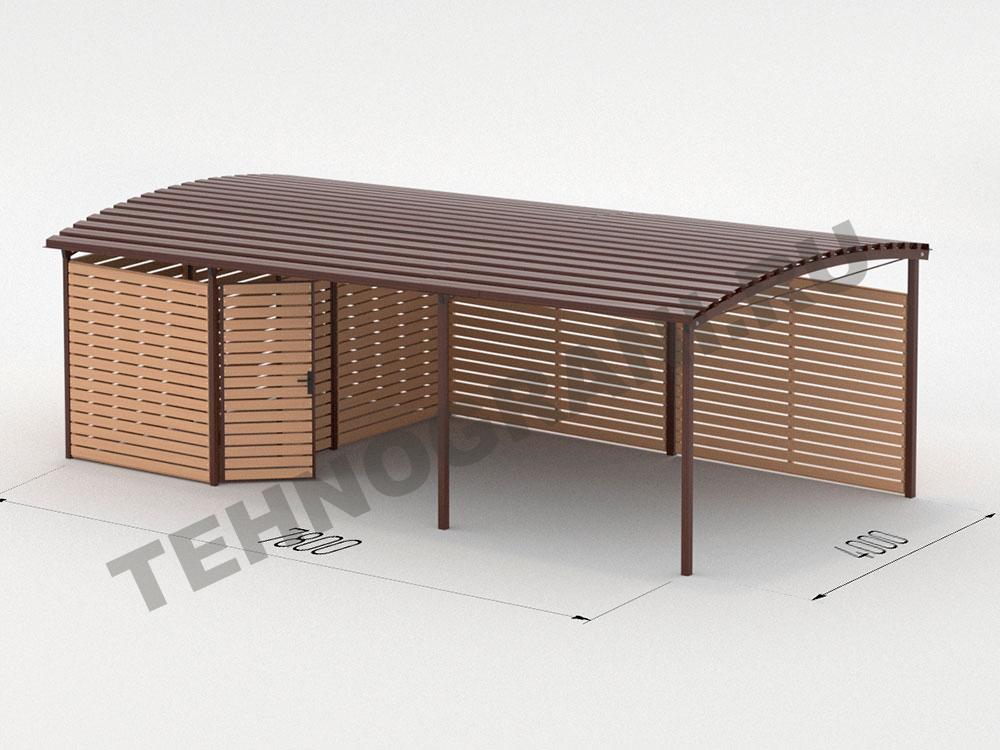

    Декоративная панель (дерево)
    13360 руб.
    Декоративная панель (дерево)
    21000 руб.

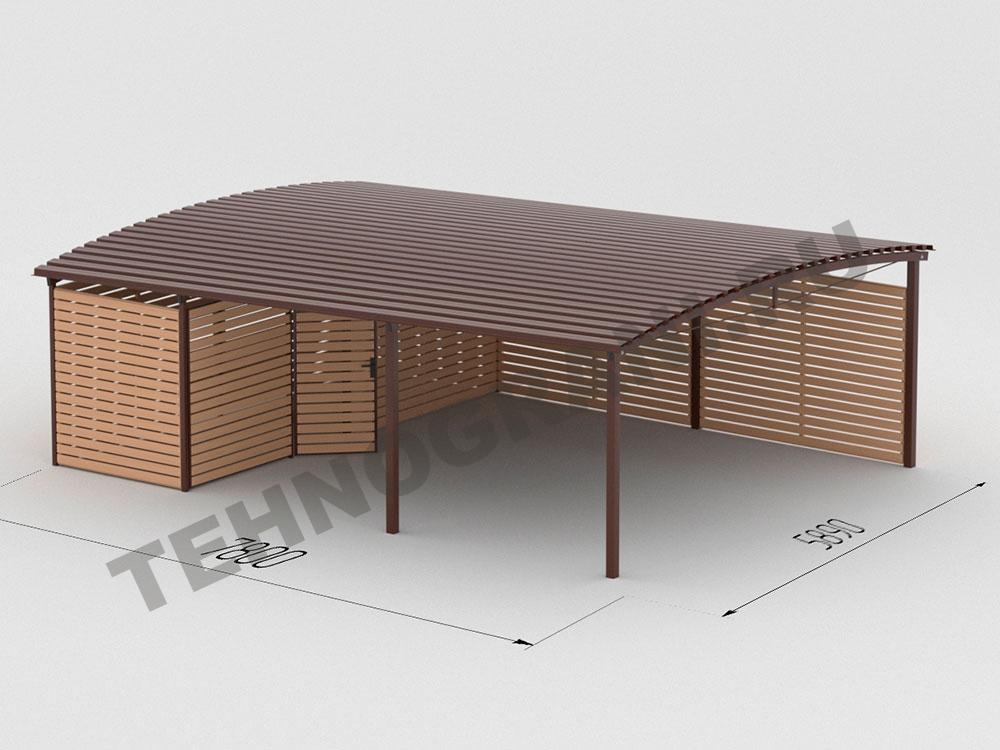

    Декоративная панель с дверью (дерево)
    26500 руб.

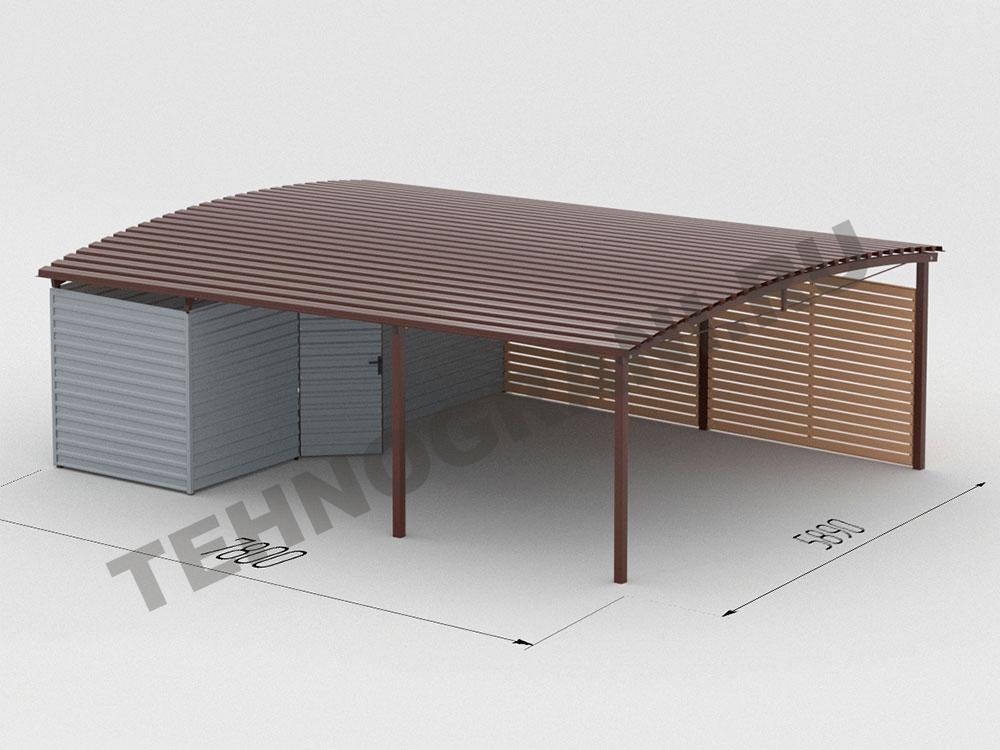

    Декоративная панель с дверью (профлист)
    21400 руб.
    Декоративная панель с дверью (дерево)
    32900 руб.

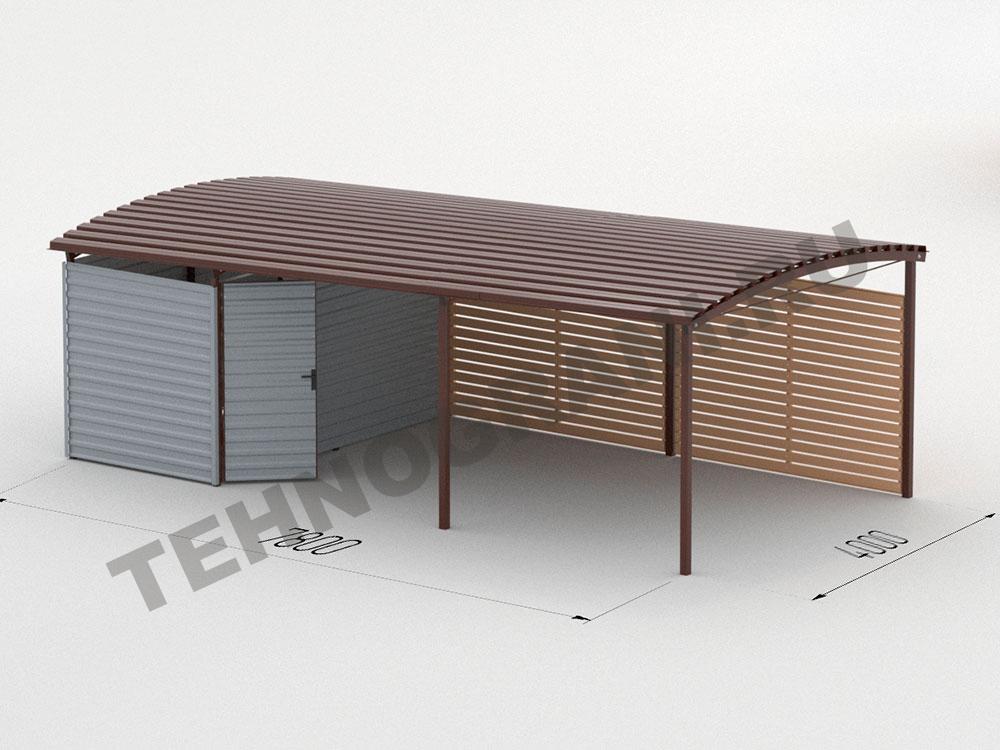

    Декоративная панель с дверью (профлист)
    28700 руб.


    ДЕМОНСТРАЦИЯ НЕСУЩЕЙ СПОСОБНОСТИ НАВЕСА
    прайс цена работы навес поликарбонат фото авто
    ЯРКОЕ РЕШЕНИЕ ДЛЯ НАДЕЖНОЙ ЗАЩИТЫ
    прайс цена работы навес поликарбонат фото авто
    ГДЕ МОЖНО ВСТРЕТИТЬ НАШИ НАВЕСЫ
    прайс цена работы навес поликарбонат фото авто

    Вас может заинтересовать похожий вид навеса:

    ТЕХНО ARM-A

    Навес для тех, кому нравится сочетание классики и новизны. Классика заключается в форме, а новизна в консольном исполнении навеса.
    Навес ТЕХНО ARM-A впишется в любой экстерьер. Это прекрасная конструкция навеса, имеющая оригинальный дизайн, нестандартные формы и гармонично вписывающаяся в окружающий ландшафт. Теперь Ваша накрытая навесом площадка станет ещё более оригинальной и радующей глаз.

    Посмотреть подробнее...

    ТЕХНО ARL-A

    Основное отличие - это отсутствие обвязочного контура кровли навеса. В основе конструкции кровли, мы решили использовать два несущих усиленных лонжерона с последующей укладкой прогонов из металличекого профиля на них. Кровля крепится к столбам при помощи хомутов с одной стороны и подвешивается на ванты с другой.
    Нам удалось несколько снизить металлоемкость и трудоёмкость конструкции.

    Посмотреть подробнее...

    ТЕХНО ARL-D

    Это переработанный, нашими конструкторами, навес ТЕХНО AR-D , идеальное решение для защиты вашего автомобиля от атмосферных осадков и солнца.
    Основное отличие - это отсутствие обвязочного контура кровли навеса.
    В основе конструкции кровли, мы решили использовать два несущих усиленных лонжерона с последующей укладкой прогонов из профильной трубы на них.

    Посмотреть подробнее...

    ТЕХНО ARM-D

    Прекрасный вариант навеса, для любителей винтажа. Он напоминает навесы, которые применяли при строительстве железнодорожных станций.
    Как показывает практика, навесы данной серии являются идеальным решением для оформления офисных парковок автомобилей и парковок частных домовладений (для 2х – 4х парковочных мест). Монтаж без всяких проблем вы можете произвести сами, благодаря болтовому соединению.

    Посмотреть подробнее...

    Детали навеса:

    При наведение мышкой на иконку Лупа Вы увидите подробное описание узла навеса.

    Поликарбонат
    Покрытие - сотовый поликарбонат толщиной 10 мм.
    Тип сварки
    Изготовление в кондукторе, методом сварки MIG/MAG
    Верхний суппорт
    Самоцентрирующий суппорт верхнего лонжерона
    Нижний суппорт
    Самоцентрирующий суппорт нижнего лонжерона
    Сталь
    При производстве отдельных элементов конструкции применяется сталь марки 09г2с
    Независимая подвеска
    Независимая подвеска лонжеронов к пилону типа "suspension" (суспеншн)
    Покраска
    Все металлические части навеса проходят пескоструйную обработку до степени очистки SA-2.5, по стандарту SIS
    Фундамент
    Шурф диаметром 300 мм. глубиной 1500 мм.

    Кровля навеса комплектуется поликарбонатом 10 мм. Cрок службы до 20 лет.

    Производители сотового поликарбоната гарантируют срок службы до 20 лет. Как и любой другой материал, используемый в строительстве, поликарбонат не идеален – есть у него и плюсы, и минусы. Хотя, справедливости ради заметим, что плюсов – применительно к условиям эксплуатации и в сравнении с аналогами – куда больше.

    Огнестойкость, способность не поддерживать горение. Гибкость и стойкость к ударам – она примерно в 20 раз выше, чем у стекла. Теплоизоляционные свойства– за счет замкнутых ячеек. Водостойкость- не подвержен коррозии. Шумоизоляция-значительное звукопоглощение по сравнению с однослойными материалами. Диапазон температур эксплуатации: от -40 до +120°С. Защита от УФ излучения.

    Толщина листа, мм 6 8 10
    Удельный вес, г/кв.м 1300 1500 1700
    Светопропускание (прозрачный/цветной) % 82/35 80/35 76/35
    Теплопроводность Вт/кв.м С 3.5 3.2 2.4
    Минимальный радиус изгиба листа, мм 1050 1400 1750
    Звукоизоляция, Дб 18 18 19
    Прочность при ударе 2.1 2.25 2.32

    Все металлические части навеса проходят пескоструйную обработку до степени очистки SA-2.5, по стандарту SIS

    DAW SE — один из самых больших производителей лаков и красок. Центральное предприятие находится в Обер-Рамштадте, на федеральной земле Гессен, Германия.
    В России они известны под брендом Alpina. Более ста лет в производстве лакокрасочной продукции премиум класса, став признанным лидером на мировом рынке производства.
    Продукция соответствует международным стандартам качества.
    Данный производитель является новатором немецкого рынка строительных материалов в сегменте производства красок, безопасных для окружающей среды и здоровья человека.
    Alpina сохраняет этот статус на протяжении многих десятилетий благодаря многочисленным инновациям, позволившим вывести технологии производства на качественно новый уровень.

    DAW SE — один из самых больших производителей лаков и красок. Центральное предприятие находится в Обер-Рамштадте, на федеральной земле Гессен, Германия. В России они известны под брендом Alpina . Более ста лет в производстве лакокрасочной продукции премиум класса, став признанным лидером на мировом рынке производства. Продукция соответствует международным стандартам качества. Данный производитель является новатором немецкого рынка строительных материалов в сегменте производства красок, безопасных для окружающей среды и здоровья человека. Alpina сохраняет этот статус на протяжении многих десятилетий благодаря многочисленным инновациям, позволившим вывести технологии производства на качественно новый уровень.

    Подвеска лонжеронов к пилону производится с помощью шпильки Ø20мм, с применением усиленных шайб. Для предотвращения воздействия на профиль, применяется втулка, препятствующая изменению геометрии металлоконструкции. Нет необходимости производить частые протяжки резьбовых соединений.

    Кровля навеса комплектуются поликарбонатом 10 мм. Cрок службы до 20 лет.

    Производители сотового поликарбоната гарантируют срок службы до 20 лет. Как и любой другой материал, используемый в строительстве, поликарбонат не идеален – есть у него и плюсы, и минусы. Хотя, справедливости ради заметим, что плюсов – применительно к условиям эксплуатации и в сравнении с аналогами – куда больше.

    Огнестойкость, способность не поддерживать горение. Гибкость и стойкость к ударам – она примерно в 20 раз выше, чем у стекла. Теплоизоляционные свойства– за счет замкнутых ячеек. Водостойкость- не подвержен коррозии. Шумоизоляция-значительное звукопоглощение по сравнению с однослойными материалами. Диапазон температур эксплуатации: от -40 до +120°С. Защита от УФ излучения.

    Основываясь на многолетнем опыте и знании технологических процессов, монтажные работы производятся круглый год.
    При зимнем монтаже применяются противоморозные добавки (ПМД).
    Заказать и установить навес можно тогда, когда он Вам нужен.
    Стойки навесов серии AR, бетонируются в шурф диаметром 300мм, глубиной 1500мм.

    MIG/MAG сварка Metal Inert/Active Gas - дуговая сварка плавящимся металлическим электродом (проволокой) в среде инертного/активного газа с автоматической подачей присадочной проволоки.
    Это полуавтоматическая сварка в среде защитного газа - наиболее универсальный и распространенный в промышленности метод сварки.
    Является одной из самых современных технологий дуговой сварки.
    При этом режиме сварки подаваемая в зону дуги механизированным способом электродная проволока расплавляется и образует сварочный шов. В зону дуги подается защитный газ, струя которого обтекая электрическую дугу и сварочную ванну, предохраняет расплавленный металл от воздействия атмосферного воздуха, окисления и азотирования.
    После затвердения металла сварочной ванны образуется сварочный шов.

    Сталь 09г2с относится к низколегированным сталям, общее количество легирующих добавок в которых не превышает 2,5% (в отличие от высоколегированных, где этот показатель - свыше 10%).
    Основное предназначение этой стали – использование ее для сварных конструкций, работающих при температуре от —70 до +425°С под давлением.
    Хорошая свариваемость стали обеспечивается благодаря низкому (меньше 0,25%) содержанию углерода.
    Если углерода больше, то в сварном шве могут образовываться микропоры при выгорании углерода и возникать закалочные структуры, что ухудшает качество шва.
    Еще одно достоинство этой марки состоит в том, что сталь 09г2с не склонна к отпускной хрупкости, то есть ее вязкость не снижается после процедуры отпуска. Она также устойчива к перегреву и образованию трещин.
